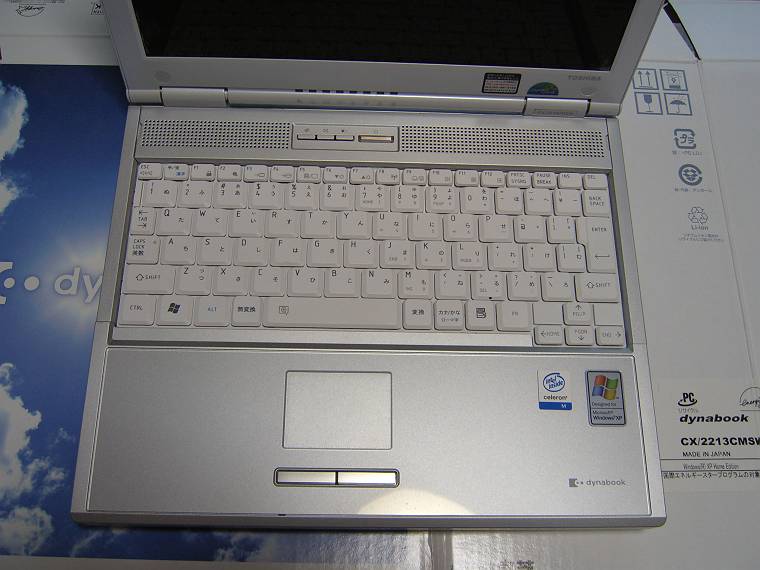

東芝 ｄｙｎａｂｏｏｋ ＣＸ/２２１３ＣＭＳＷ ２００４年９月 ￥１２９８００．ー ＤＶＤは ＲＡＭも含めて読み出し可、逆に書き込みは ＣＤ−Ｒ / ＲＷのみで、ＤＶＤは 不可。 重量 ２．０Ｋｇの ｃｅｌｅｒｏｎ １．３ＧＨｚ で まあまあ使える ノートパソコンだ。 しかし、やはり、ＤＶＤ−ＲＡＭを読み出すだけでなく、書き込む為の光学マルチドライブは必要だろう。 因みに 全本体新品で、マルチ搭載だと、約３万円は高くなる。 |
|

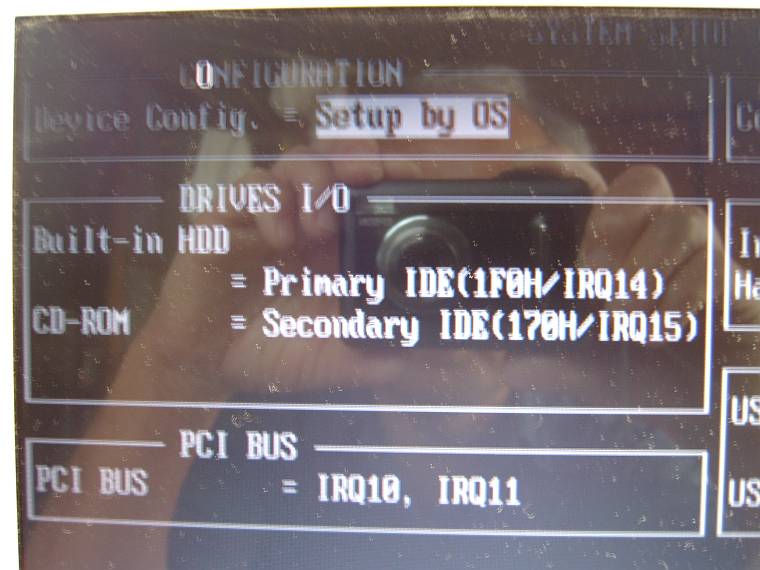

ＥＳＣ ＋ 電源 、の後 Ｆ１ を押せば ＢＩＯＳに入れる。 ＦＮ ＋ ＰＧＤＮ で次のページへ、 ＤＲＩＶＥＳ Ｉ/Ｏ の ＣＤ−ＲＯＭ ＝ Ｓｅｃｏｎｄａｒｙ ＩＤＥ とある。 |
|
デバイスマネージャ で見ると ＤＶＤ/ＣＤ−ＲＯＭドライブ は ＭＡＴＳＨＩＴＡ ＵＪＤＡ７５５ ＤＶＤ/ＣＤＲＷ と表示されている。 |
|

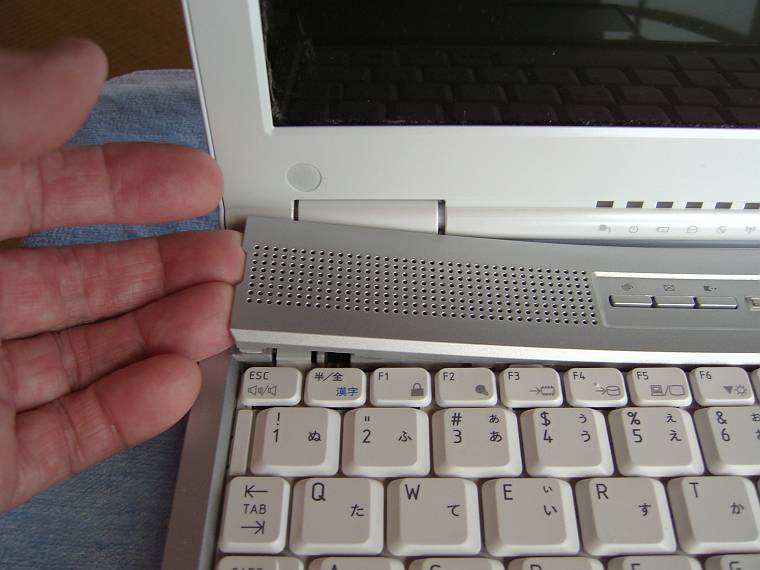

ＣＤドライブを外す方法 購入時 メモリを ２５６ＭＢ増設したのと同じ手順、 電源を切り、バッテリを外す。 電源ボタン等のある カウルパネルの両端に指を入れて浮き上げ、外す。 |
|

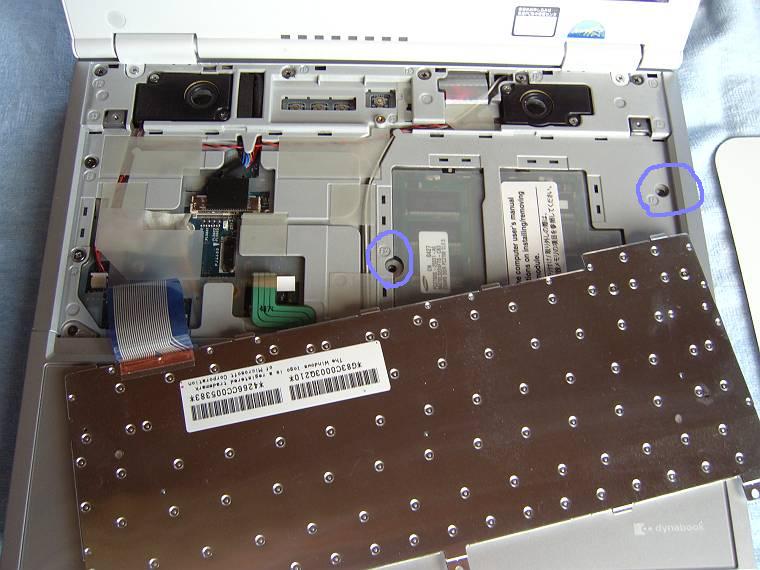

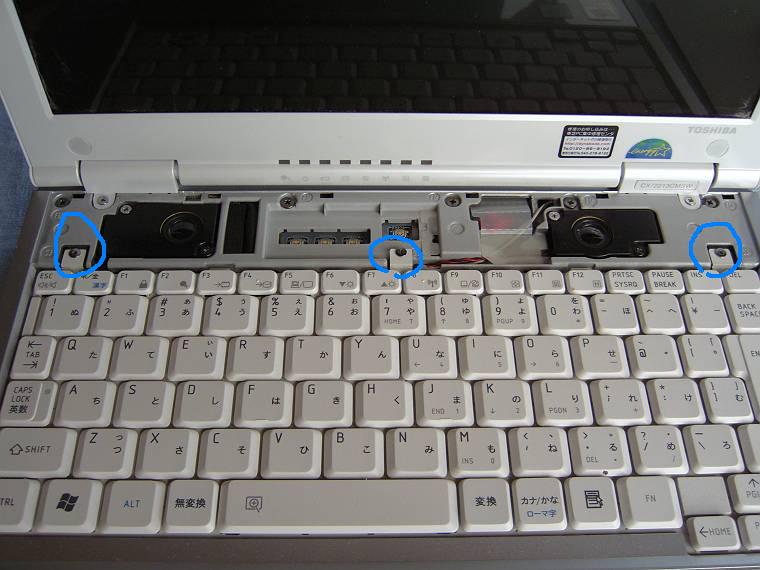

３ヶ所のネジを外し、キーボードを除ける。 |
|
２ヶ所のネジを外し、ＣＤドライブのイジェクトホールに細い針等を入れ ドライブを取り出し状態にする。 |
|

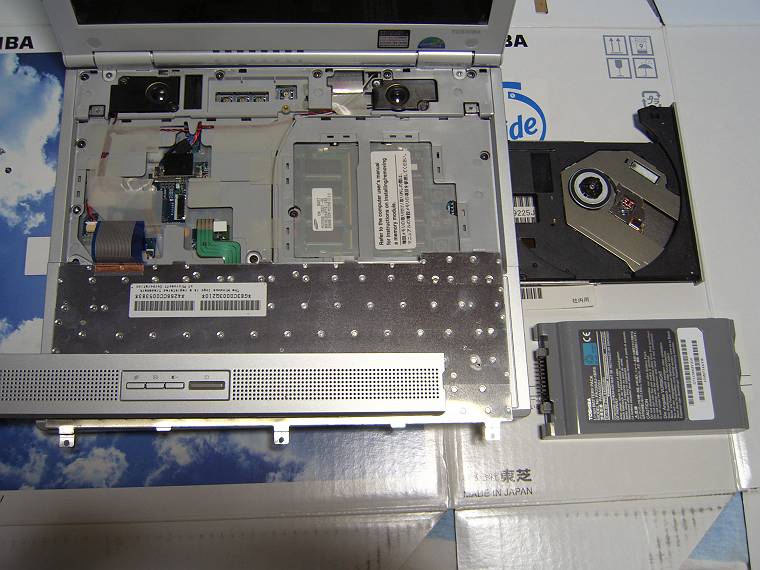

ＣＤドライブの取り出し状態とバッテリ。 それに ひっくり返ったキーボード その上にカウルパネル。 |
|

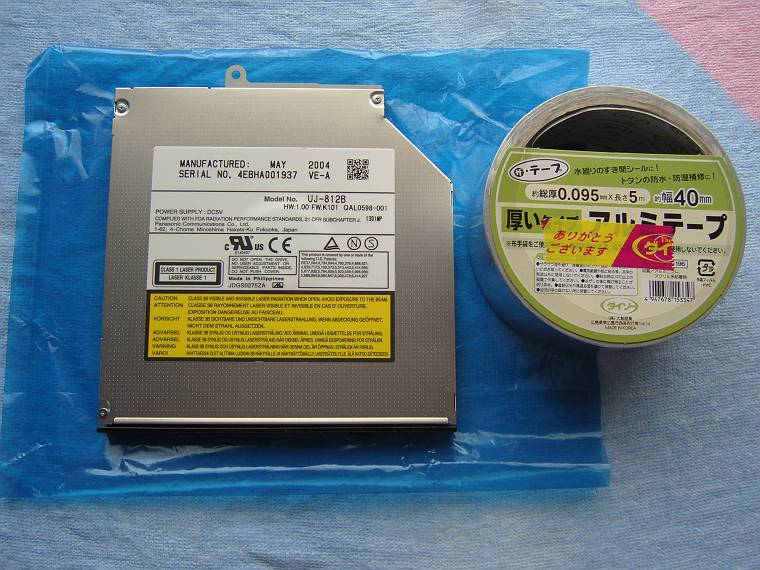

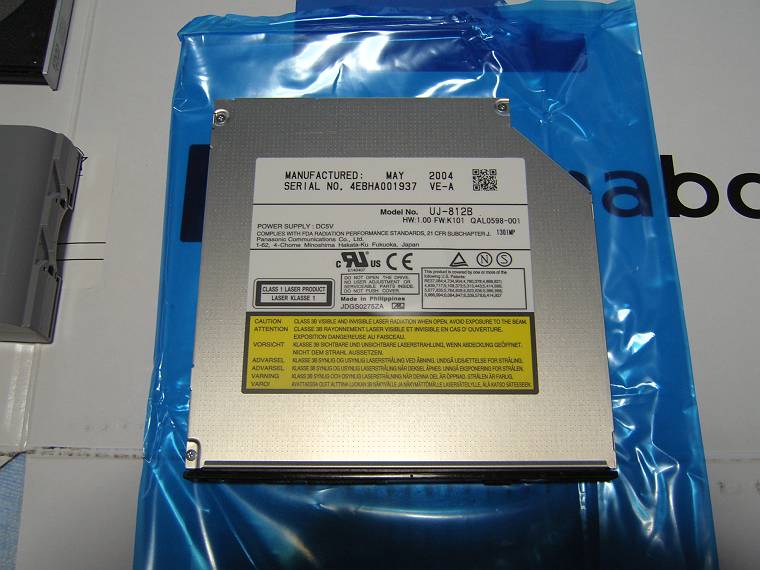

送料込みで ￥１６３７５．− Ｐａｎａｓｏｎｉｃ ９．５ｍｍ厚 ＤＶＤ ＭＵＬＴＩ Ｄｒｉｖｅ 新品の ＵＪ−８１２Ｂ |
|

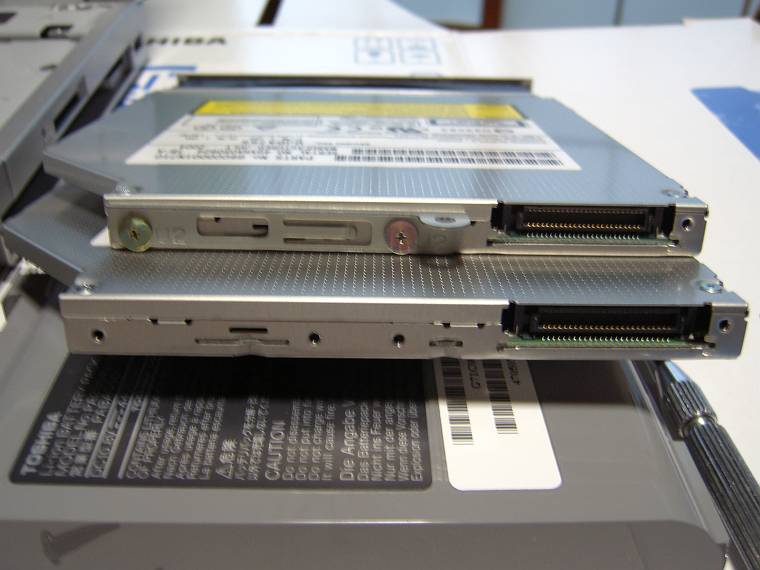

元の ＭＡＴＳＨＩＴＡ ＵＪＤＡ７５５ ＤＶＤ/ＣＤＲＷと その下に ＵＪ−８１２Ｂ
ＵＪ−８１２Ｂを そのまま差し込み 起動させるが エラーが出て失敗。 |
|
この辺のページで詳しく解説されている有用な情報 ４７ピン を参考にアルミテープ攻撃だ。 ダイソーで １０５円 http://www3.airnet.ne.jp/~yoko/pc/ http://www5b.biglobe.ne.jp/~oh_lavie/cdrom/cdrom_1.htm http://www.com-adviser.com/PCcare/solo-dvd.htm http://www.angel.ne.jp/~h-tanabe/dyna/dyna.html#cd |
|

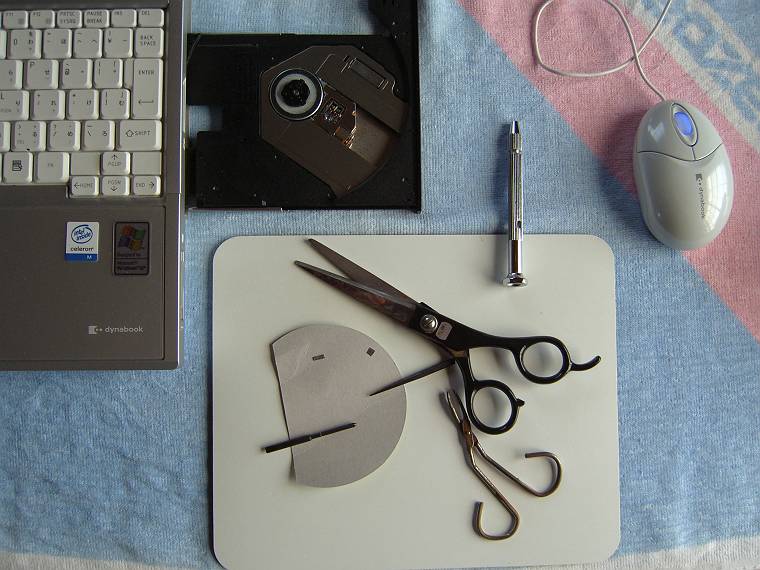

このアルミテープ攻撃は、 そのまま単純にドライブを差し込んでみても動かなかった場合、 とりあえず、どの様な形態で接続すべきかを確認するには、最も簡単で、安価で、修復可能の優れた方法と言える。 立派なジャンパピンだ。 アルミテープ用 貼り付け工具は ハサミ、鼻毛抜き用ピンセット、細いドライバー、 位いで足りる。 眼鏡、虫眼鏡も必要。 それに 当然 アルミテープで、 米粒大に切ってあるのがそれだ。 |
|

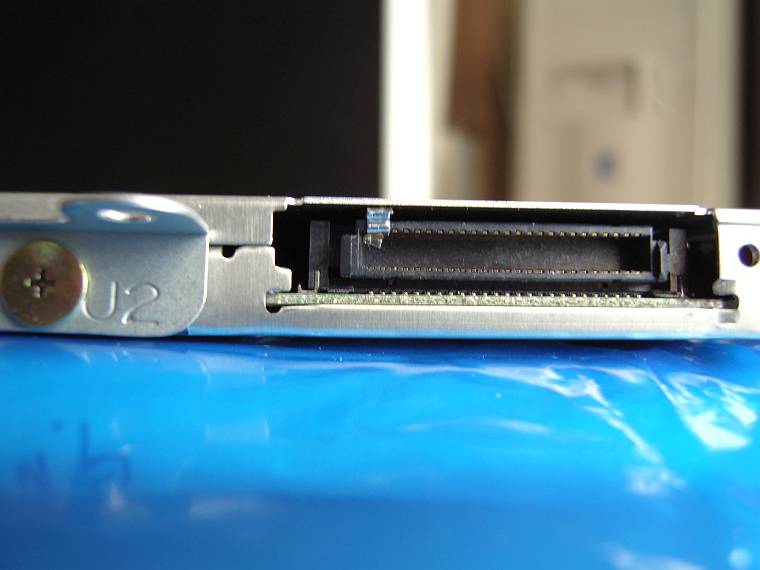

ドライブ側面の ラベルが貼ってある方を上にした場合、上最左が ４９ピン で、 問題はその右 ４７ピン だ。 上記 各貴重な情報で、４７ピンの右 ２本までは安全圏なので、少し乱暴に アルミテープを貼ってみる。 しかし、 エラーだ。 原因は 写真で見る通り、４９ピンと４７ピン しかショートさせていなかった。 |
|

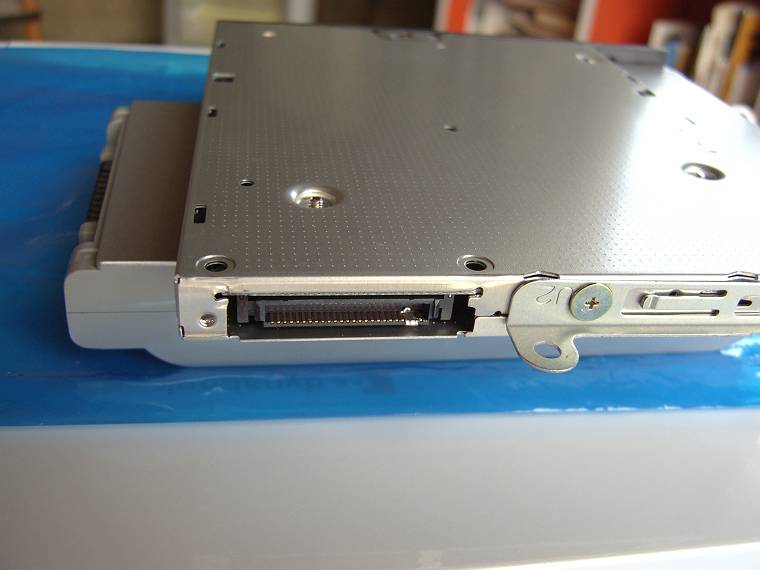

今度はうまく出来た。 １度 本体に差し込んだので、しっかりと接着している。 |
|

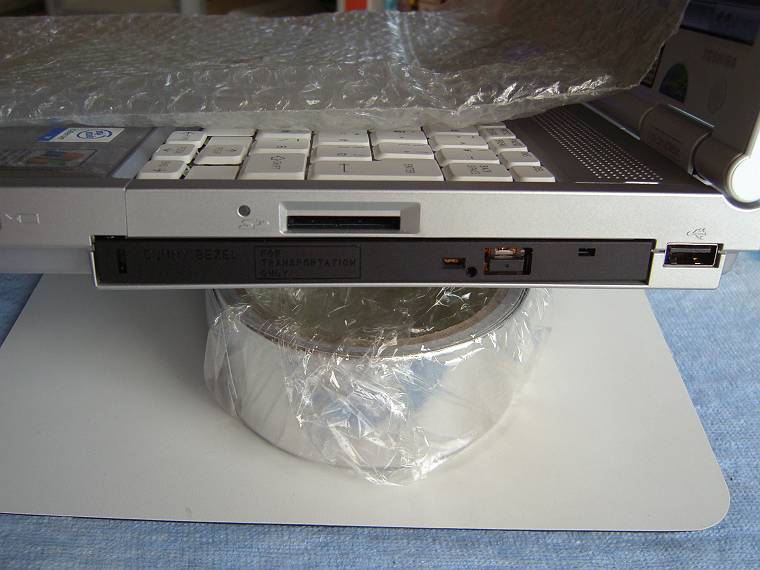

色は違うが 黒いベゼルもいかにも自作系で良い。 |
|

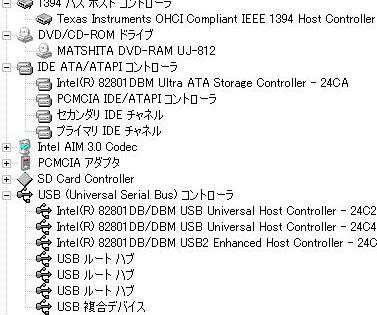

デバイスマネージャ に ＭＡＴＳＨＩＴＡ ＤＶＤ−ＲＡＭ ＵＪ−８１２ と出てきた。 ＤＶＤ−ＲＡＭ も書き換えが出来た。 念の為、ＣＤブート可能かどうか Ｗｉｎｄｏｗｓ ２００３ Ｓｅｒｖｅｒ 英語版 で試すが 問題なく読み込みまで行った、 インストールはどうか ？ ともかく 。 この機種の場合 光学ドライブは セカンダリのマスター接続だ。 |
|

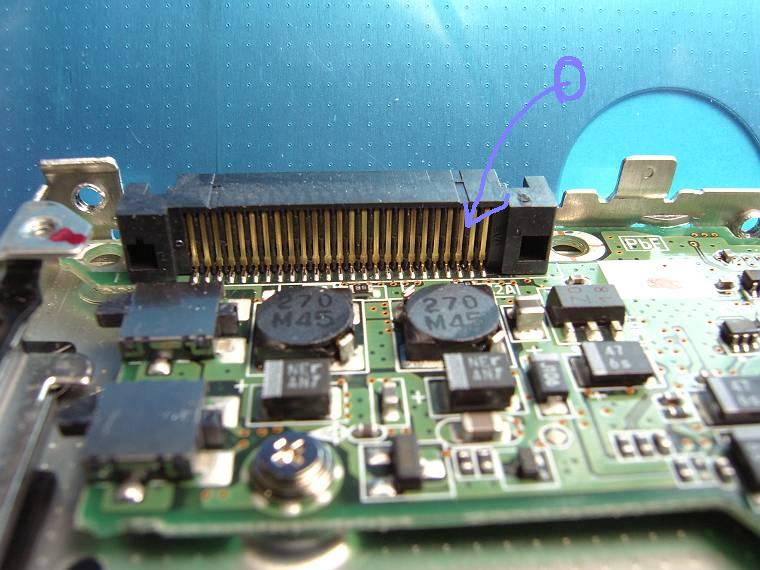

コネクタ裏側のピンは 櫛の歯状に空いているなら この間に線を挟み込み ショート出来るのだが、隙間がない状態だから それは不可能。 今 半田ゴテは 昔の真空管時代の太いものしか持っていないので不可能だが、ＩＣ用の リークしない 細いコテが有ったら、このコネクタ裏側のピンを半田付けするのが一番確実だろう。 現状のアルミテープ攻撃が不安定になったらこの方法にする。 |
|

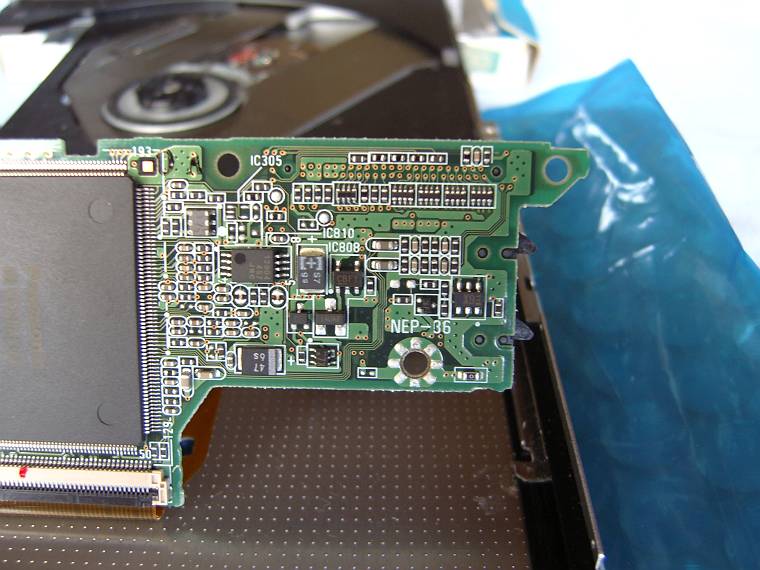

基板の裏側はどうだろうか ？ と見てみるが、かえって複雑で 難しいことが判った。 やはり、コネクタのピンを半田付けだ。 なお、これと、上の計２枚の写真は、取り外した ＵＪＤＡ７５５。 |
|

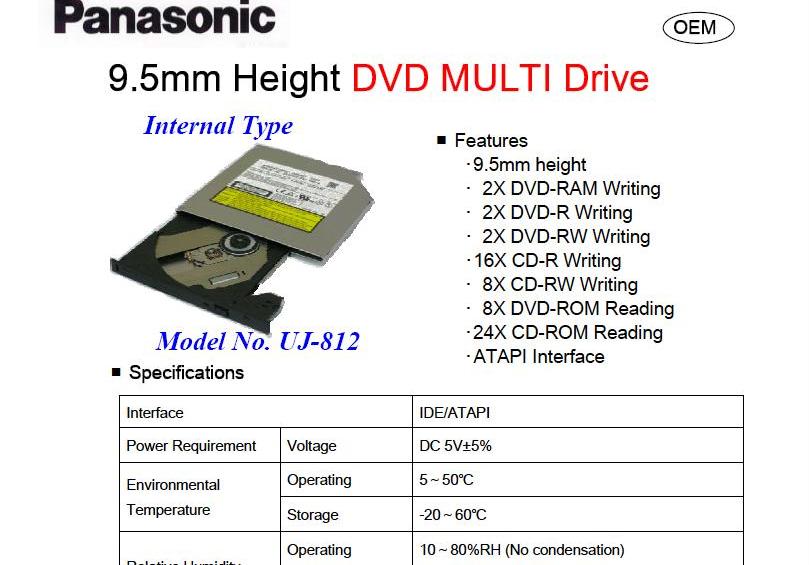

メーカーの ＰＤＦ を画像化したもの
ＵＪ−８１２は ＤＶＤ スーパーマルチドライブ ではないので、ＤＶＤ＋Ｒ と ＤＶＤ＋ＲＷ は使えない。 ＲＡＭで充分。 |
